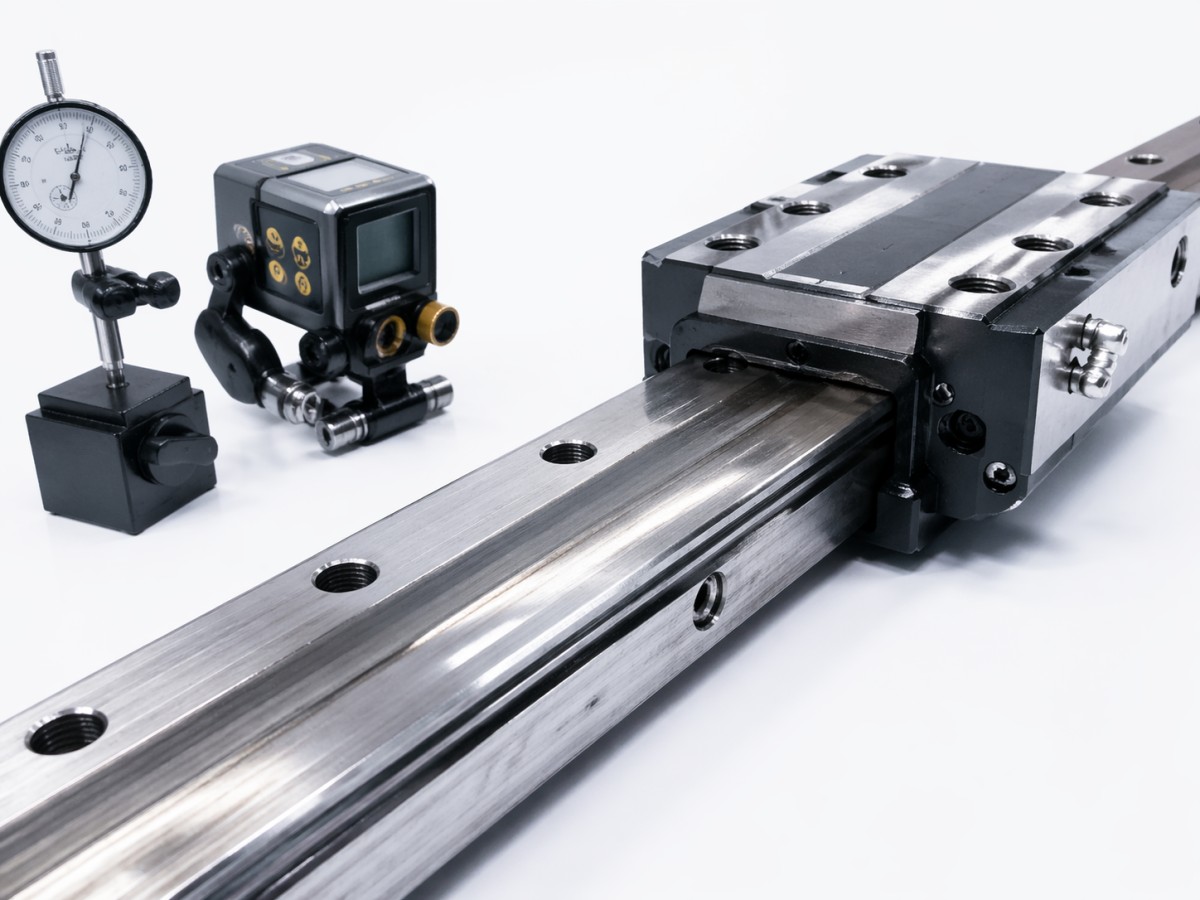

Неравномерный износ линейной направляющей или hard rail часто является чем-то большим, чем обычное старение—это может быть ранним предупреждением о проблемах с соосностью, которые снижают точность, увеличивают трение и сокращают срок службы оборудования. Распознавая конкретные схемы износа, операторы, покупатели и оценщики могут быстро выявлять первопричины, избегать дорогостоящих простоев и принимать более взвешенные решения по обслуживанию или закупкам в условиях прецизионного производства.

В станках, модулях автоматизации, шлифовальных системах и тяжелонагруженных передаточных осях износ hard rail — это не просто вопрос обслуживания. Он напрямую влияет на повторяемость, качество поверхности, стабильность подачи и общую стоимость владения. Для операторов главное — ежедневная производительность. Для отделов закупок — срок замены и совместимость. Для бизнес-оценщиков — скрытый риск, стоящий за снижением выпуска, ростом брака и непредвиденными бюджетами на ремонт.

В этой статье объясняются схемы износа, которые обычно указывают на проблемы с выравниванием, как отличить их от проблем со смазкой или перегрузкой, какие этапы проверки наиболее важны и какие критерии выбора снижают долгосрочный риск отказа. Основной акцент практический: рано выявлять симптомы, связывать их с вероятными причинами и действовать до того, как повреждение направляющей распространится на каретки, шарико-винтовые пары, шпиндели или станину станка.

Почему схемы износа hard rail важны в прецизионном производстве

Система hard rail должна обеспечивать прямолинейное движение под нагрузкой, часто на длине хода от 300 mm до более 3,000 mm. Когда выравнивание выходит за допустимые пределы, износ не остается локальным надолго. Например, небольшая угловая ошибка 0.02 mm на 300 mm может настолько увеличить контактные напряжения, что ускорятся задиры, краевой износ и разрушение смазочной пленки.

В производственном и технологическом оборудовании стоимость несоосности редко ограничивается только самой направляющей. Если каретка закусывает или движется с неравномерным контактом, нагрузка на сервопривод может возрасти на 10% до 25%, время цикла может стать нестабильным, а вибрация станка — усилиться в определенных положениях хода. За недели или месяцы это может привести к дрейфу размеров, следам вибрации на поверхности и более частым остановкам на обслуживание.

Анализ износа hard rail особенно полезен тем, что оставляет физические следы. В отличие от некоторых электронных неисправностей, которые проявляются периодически, поверхности направляющих часто показывают рисунок, отражающий механическое состояние со временем. Полированная центральная полоса, диагональные потертости, односторонняя питтинговая коррозия или повторяющийся износ у концов хода могут указывать на разную первопричину.

Для покупателей и оценщиков, рассматривающих подержанное оборудование или планирующих модернизацию, износ направляющих может показать, был ли станок правильно установлен, не просела ли станина и было ли обслуживание профилактическим или реактивным. Это делает осмотр износа важным не только для решений по ремонту, но и для квалификации поставщика, оценки актива и планирования восстановления.

Типичные последствия игнорирования проблем с выравниванием

• Потеря точности позиционирования, часто проявляющаяся как дрейф повторяемости в диапазоне ±0.01 mm до ±0.05 mm в зависимости от класса станка.
• Повышенное трение и тепловыделение, что сокращает срок службы смазки и увеличивает налипание загрязнений.
• Преждевременный износ сопряженных компонентов, включая ползунки, поверхности клиньев, шарико-винтовые пары, муфты и опорные подшипники.
• Незапланированные простои в периоды пиковой загрузки, особенно там, где интервалы обслуживания превышают 1,000 to 2,000 часов работы.

Почему важнее характер износа, чем его величина

Направляющая с умеренной, но равномерной полировкой может вызывать меньше опасений, чем направляющая с незначительным, но сильно локализованным повреждением. Равномерный износ часто указывает на нормальный срок службы при стабильных условиях. Напротив, характерный рисунок износа обычно свидетельствует о концентрации усилия, деформации монтажа, несоосности хода или плохой параллельности между направляющими. Такое различие помогает командам определить, нужна ли корректировка смазки, проверка геометрии или полная замена компонентов.

Схемы износа, которые часто указывают на ошибки выравнивания

Не всякое повреждение hard rail вызвано одной и той же механической проблемой. Форма, расположение и повторяемость следов износа дают лучшие подсказки. При полевых осмотрах четыре схемы снова и снова появляются, когда выравнивание выходит за допустимые пределы: односторонний износ, диагональный или конический износ, периодические изношенные полосы и концентрация износа в конце хода.

Односторонний износ обычно означает, что каретка или салазки нагружены неравномерно. Это может происходить, когда монтажная поверхность направляющей неровная, когда сопряженная направляющая непараллельна или когда рама станка скрутилась после установки. Если один край показывает более глубокую полировку, задиры или перенос металла, вероятна боковая нагрузка. На многих станках это развивается после просадки основания или ударных воздействий.

Диагональный или конический износ часто указывает на угловую несоосность. Если контактные следы начинаются узко и расширяются по мере перемещения, подвижный элемент может входить в направляющую с небольшим перекосом. Это часто встречается там, где допуск на установку был приемлемым при сборке, но позже изменился из-за тепловых циклов, снятия внутренних напряжений в литье или непостоянного момента затяжки болтов. Даже небольшое изменение перпендикулярности может привести к заметной асимметрии уже через 3 to 6 месяцев непрерывной эксплуатации.

Периодические полосы износа могут указывать на вторичную геометрическую проблему, такую как биение шарико-винтовой пары, ошибка шага при монтаже или повторяющееся покачивание каретки. Направляющая может и не быть первоначальным источником проблемы, но рисунок износа показывает, что контактное давление изменяется циклически. Износ в конце хода — еще один предупреждающий признак. Если последние 50 mm to 100 mm перемещения показывают ускоренное повреждение, это может быть связано с ударным замедлением, переразгоном хода или неправильным выравниванием опоры оси.

Справочник «рисунок–причина» для диагностики на производстве

Приведенная ниже таблица помогает ремонтным службам и оценщикам оборудования сопоставить видимые следы износа с вероятными причинами, связанными с выравниванием. Она не заменяет измерения, но полезна для быстрой предварительной оценки перед разборкой или проверкой коммерческого предложения.

Главный вывод в том, что видимая геометрия износа часто сокращает список возможных неисправностей с многих вариантов до двух или трех вероятных причин. Это экономит время при поиске неисправности и повышает качество планирования обслуживания, особенно когда сроки поставки запасных частей составляют 2 to 6 weeks.

Типичные ошибки интерпретации, которых следует избегать

• Не следует считать, что весь питтинг возникает из-за плохой смазки; локализованный питтинг также может указывать на перегрузку одной контактной зоны.
• Не следует считать полировку безобидной, если она появляется только с одной стороны или в пределах узкой полосы.
• Не заменяйте только направляющую, не проверив основание, предварительный натяг каретки и параллельность направляющих относительно друг друга.

Как проверить и подтвердить проблему выравнивания

Надежная диагностика требует большего, чем визуальный осмотр. В большинстве производственных условий лучший подход сочетает три уровня: наблюдение за поверхностью, поведение движения и измерение геометрии. Такая последовательность снижает ненужную разборку и помогает определить, можно ли еще устранить проблему регулировкой или она уже достаточно серьезна, чтобы требовать замены.

Начните с очистки направляющей и документирования рисунка износа по всему ходу. Зафиксируйте, являются ли следы непрерывными или локализованными, есть ли внедренные загрязнения и не указывает ли изменение цвета на нагрев. Затем перемещайте ось медленно на малой подаче, а потом снова на нормальной производственной скорости. Прислушайтесь к изменению шума и отметьте любое увеличение тока привода или нагрузки на сервопривод в определенных положениях.

Затем проверьте выравнивание с помощью простых, но дисциплинированных измерений. Прямая линейка и щуп могут дать быструю предварительную оценку, но индикатор часового типа, прецизионный уровень или лазерный инструмент выравнивания дают более точную картину. Для многих станочных направляющих практическая проверка на месте оценивает прямолинейность, параллельность и разницу по высоте вдоль траектории хода. Отклонение выше допуска, установленного изготовителем станка, или постепенный сдвиг примерно более чем на 0.02 mm to 0.05 mm в зависимости от длины хода и типа станка, следует немедленно исследовать.

Осмотр должен также включать окружающую опорную конструкцию. Новая направляющая, установленная на деформированном основании, снова износится. Проверьте посадку болтов, подкладки, трещины в литье, состояние анкеров и не влияет ли тепловое расширение от близлежащих источников тепла на геометрию. В шлифовальных, режущих и высоконагруженных передаточных применениях температурное изменение 5°C to 10°C по конструкции станка может быть достаточным, чтобы изменить выравнивание под нагрузкой.

Рекомендуемая последовательность проверки

1. Полностью очистите поверхности направляющей и каретки, затем сфотографируйте зоны износа по всему ходу.
2. Проверьте состояние смазки, уровень загрязнения и поступает ли масло или смазка во все контактные зоны.
3. Измерьте сопротивление перемещению или нагрузку сервопривода в нескольких положениях, желательно каждые 100 mm to 300 mm.
4. Проверьте прямолинейность, параллельность и плоскостность монтажа с помощью соответствующих измерительных средств или лазерных инструментов.
5. Проверьте основание, раму и равномерность момента затяжки болтов, прежде чем утверждать замену направляющей.

Полевые признаки, подтверждающие диагноз несоосности

Приведенная ниже таблица суммирует практические признаки, помогающие отличить ошибки выравнивания от чистого отказа смазки или перегрузки. Во многих случаях обслуживания истинная причина бывает смешанной, но такое сравнение ускоряет принятие решения.

Если два или более признака указывают на геометрическую ошибку, командам следует избегать быстрой замены направляющей и вместо этого планировать структурированную коррекцию выравнивания. Иначе новая направляющая может начать изнашиваться неравномерно уже в первые 200 to 500 часов работы.

Стратегии обслуживания, коррекции и предотвращения

После подтверждения износа, связанного с выравниванием, корректирующее действие зависит от глубины повреждения и критичности станка. Легкий ранний износ может позволить повторное выравнивание направляющей, регулировку клина, восстановление сопрягаемых поверхностей и контролируемую приработку со свежей смазкой. Более глубокие задиры, выкрашивание или измеряемая потеря профиля обычно оправдывают замену направляющей и каретки, особенно на станках, где требуется повторяемость ниже ±0.02 mm.

Коррекцию следует начинать с состояния опор. Направляющие зависят от качества монтажной поверхности. Если основание не плоское, одной заменой направляющей проблему не решить. Может потребоваться шабрение, шлифование или выборочная установка прокладок для восстановления опоры. Затяжка болтов должна выполняться по контролируемой последовательности, а не хаотично, поскольку неравномерный момент может деформировать линию направляющей по всей длине.

После геометрических работ необходимо заново настроить смазку. Hard rails, которые подвергались боковой нагрузке, часто имеют поврежденную масляную пленку и неравномерное распределение смазки. Установите реалистичный интервал смазки на основе рабочего цикла, воздействия загрязнений и частоты хода. В пыльных или богатых СОЖ средах осмотр каждые 250 to 500 hours часто эффективнее, чем ожидание сервисного интервала в 1,000 hours.

Профилактика обычно дешевле восстановления. Станки с высокой нагрузкой, тяжелым закреплением заготовок или длинным ходом оси выигрывают от периодических геометрических аудитов. Даже ежеквартальная проверка параллельности, вибрации и износа в конце хода может выявить изменения до того, как профиль направляющей будет необратимо поврежден. Для критически важных активов добавление трендовых записей по току сервопривода и значениям коррекции позиции создает систему раннего предупреждения.

Практический контрольный список профилактики

• Проверяйте параллельность направляющих после перемещения, столкновения или крупного обслуживания шпинделя либо шарико-винтовой пары.
• Используйте крепление с контролем момента затяжки во время сборки и повторно проверяйте его после первых 24 to 72 часов работы.
• Не допускайте попадания стружки, шлифовальной пыли и остатков СОЖ на контактные поверхности направляющих и очистители.
• Проверьте точки подачи смазки и убедитесь, что покрытие обеспечивается по всему ходу.
• Ежемесячно отслеживайте тренды вибрации станка и нагрузки сервопривода на предмет изменений более чем на 10%.

Когда замена является лучшим вариантом

Замена обычно является более безопасным выбором, когда характер износа включает глубокие задиры, видимое выкрашивание, покачивание каретки или измеряемую потерю прямолинейности, которую нельзя устранить регулировкой монтажа. На старых станках разумно сравнить стоимость замены только направляющей со стоимостью более широкой модернизации, включающей сопрягаемые поверхности, линии смазки, уплотнения и проверку выравнивания. Более широкий ремонт может стоить дороже на старте, но снизить вероятность повторного вмешательства в течение следующих 12 to 24 months.

Что должны проверить покупатели и оценщики перед закупкой направляющих или станков

Для отделов закупок и технических оценщиков износ hard rail должен влиять как на выбор комплектующих, так и на решения по инвестициям в оборудование. Покупка запасной направляющей без понимания того, почему старая изнашивалась неравномерно, приводит к повторным затратам. Аналогично, покупка подержанного станка с заметным односторонним износом направляющих может означать, что вы наследуете деформацию основания, трудозатраты на выравнивание и более низкую будущую точность, чем заявлено в спецификации.

Грамотная проверка при закупке должна выходить за рамки базовой совместимости по размеру. Уточните требования к монтажным допускам, рекомендуемой плоскостности установочной поверхности, методу смазки, сроку поставки замены и необходимости соответствующих кареток. Если станок используется в прецизионной обработке, производстве пресс-форм, шлифовании или автоматизированной сборке, совместимость с ожидаемым классом точности важнее одной только цены.

При оценке подержанного станка осмотрите поверхности направляющих по всему ходу, а не только видимую центральную область. Запросите геометрические протоколы, если они есть, включая проверки прямолинейности или нивелирования после установки. Если протоколов нет, заложите бюджет на постпокупочную проверку. Во многих случаях дополнительные 1% to 3% от стоимости станка, потраченные на инспекцию, могут предотвратить гораздо более высокие затраты на коррекцию позже.

Покупателям также следует учитывать ремонтопригодность. Системы направляющих с понятной документацией, доступными запасными частями и известными интервалами обслуживания проще поддерживать в течение 5- to 10-year периода владения. Это важно для бизнес-оценщиков, сравнивающих не только стоимость приобретения, но и риск простоя, загрузку техперсонала и долгосрочную доступность запчастей.

Критерии закупки и оценки

Следующую таблицу можно использовать как быстрый инструмент принятия решений при оценке сменных hard rails, проектов модернизации или подержанного оборудования с видимым износом направляющих.

Такой структурированный обзор помогает техническим и коммерческим командам принять одно и то же решение с разных точек зрения. Операторы ориентируются на стабильность, закупщики — на поставки и стоимость, а оценщики — на остаточный риск. Хорошее решение о покупке учитывает все три аспекта.

FAQ по распространенным вопросам поиска и закупок

Как понять, что износ hard rail вызван выравниванием, а не плохой смазкой?

Износ, связанный с выравниванием, обычно имеет направленный или локализованный характер. Обратите внимание на одностороннюю полировку, конические следы, диагональные потертости или повторяющееся повреждение в одном и том же положении хода. Плохая смазка чаще вызывает общее потускнение, изменение цвета и повышенное сопротивление по большей контактной площади. Если сопротивление движению меняется в определенных положениях, вероятнее всего, задействовано выравнивание.

Как часто следует проверять выравнивание hard rail?

Для общего промышленного применения обычно проводят проверку геометрии каждые 6 to 12 months. Для высокоточных или высоконагруженных машин более уместны проверки каждые 3 to 6 months, особенно после перемещения, удара, сильной перегрузки или изменений теплового процесса. Если тренды нагрузки сервопривода или вибрации меняются более чем на 10%, проведите проверку раньше.

Допустимо ли заменять только изношенную направляющую?

Только если проверены монтажная поверхность, состояние каретки, система смазки и параллельная геометрия второй направляющей. Замена только одной направляющей на деформированном основании часто приводит к повторному неравномерному износу. Во многих проектах модернизации предварительная проверка сопряженных компонентов экономит и простой, и повторные закупки.

Что следует запросить у поставщика при покупке сменных hard rails?

Запросите рекомендации по допускам установки, информацию о рекомендуемом предварительном натяге или посадке, рекомендации по смазке, срок поставки запчастей и необходимость соответствующих ползунков или кареток. Для прецизионных применений попросите рекомендации по допустимой плоскостности монтажа и контрольным точкам после установки.

Схемы износа hard rail — это практичный диагностический инструмент. Они показывают, стареет ли станок естественным образом или проблемы с выравниванием уже снижают точность, увеличивают трение и повышают стоимость обслуживания. Правильно интерпретируя характер износа, команды могут действовать раньше, выбирать правильный объем работ по устранению неисправности и избегать повторения того же отказа после замены.

Для операторов это означает меньше неожиданностей на производстве. Для покупателей — более грамотный выбор поставщиков и меньший жизненный риск. Для оценщиков — лучшая видимость состояния станка до одобрения, ремонта или приобретения. Если вы анализируете износ hard rail, планируете восстановление или выбираете заменяемые компоненты, сейчас самое время провести техническую оценку и тщательно сравнить варианты.
